神經內鏡在神經外科中的應用已有百余年的歷史。由于高復雜技術、光學技術和生產工藝等因素的限制，早期神經內鏡技術的發展一直比較緩慢。神經內鏡技術的突破起始于20世紀80年代，照明問題、視角和工作角度問題以及可視化問題逐步得到解決，透鏡系統的持續好轉提高了光學系統的質量,各種角度內鏡的采用進一步擴大了手術視角。

　　近20年來,隨著高科技的迅速發展，越來越多高清晰、多用途、靈活便利的神經內鏡相繼問世,使得微侵襲內鏡神經外科得以迅速發展，特別是神經內鏡與立體定向、導航、超聲等技術的結合應用，大大拓展了其在神經外科疾病治療中的應用范圍。臨床應用已近一個世紀的神經內鏡，幾經興衰，終于迎來飛速發展的新時代。

　　科學技術的進生促進了內鏡手術的進生，促進更精巧的神經內鏡沒備和符合神經內鏡手木獨特需要的顯微器械的產生。這些設備包括內鏡鏡體、鏡頭沖洗系統、支持臂、雙較電凝、光源、高清數字攝像頭、數字處理設備、數字顯示器、錄像系統、神經監測設備(腦電描記器、肌電圖描記器、軀體感覺誘發電位、腦干聽覺誘發電位、運動誘發電位、視覺誘發電位)磨鉆、手提式超聲吸引器、神經內鏡下適用的不同顯微器械等。

　　手術顯微鏡需要較大的開又將光線射入，以達到對術野的良好顯示，而神經內鏡僅需要較小的鎖孔或者狹長的自然通道就可以到達靶區域。因此，部分傳統顯微神經外科器械體大，不適用于神經內鏡手術。所以,改進常規的顯微器械，例如剪刀、剝離子、取瘤鉗、雙較電凝和手持式超聲吸引l器等，使手柄更長、更細，器械頭端更小,對于神經內鏡手術都是必要的。

　　另外，其他設備如攝像頭、數字處理器、鏡頭沖洗系統、支持臂的改進都促進了內鏡技術的進步。沒有神經內鏡儀器設備的進步，就不會有神經內鏡技術的創新和發展。神經內鏡技術的不斷發展，對神經內鏡及其設備提出了更高的要求;而儀器設備的改進，又反過來推動內鏡技術的進一步提高。完備的神經內鏡系統包括神經內鏡和神經內鏡輔助器械設備。神經內鏡設備主要由鏡體、光源、成像系統及圖像記錄裝置等部分構成。

　　神經內鏡的主要構成

　　神經肉鏡鏡體根據其功能、所達部位及結構分為不同種類型，主要分類有：

　　1、按鏡體功能可分為觀察鏡及工作鏡。觀察鏡主要是指沒有工作通道有光學系統的內鏡。工作鏡除了具有觀察鏡的功能外還具有至少一個的工作通道，具有手術操作、沖洗及吸引器等多種功能。

　　2、按鏡體使用目標位置的不同，分為顱底內鏡、脊髓脊柱內鏡、腦室腦池內鏡及其他內鏡;根據內鏡視向角不同，分為0、30°、45°、70°、120°、可調節當角度鏡等。

　　3、根據內鏡鏡體的結構和形狀，分為硬性內鏡和軟性內鏡。

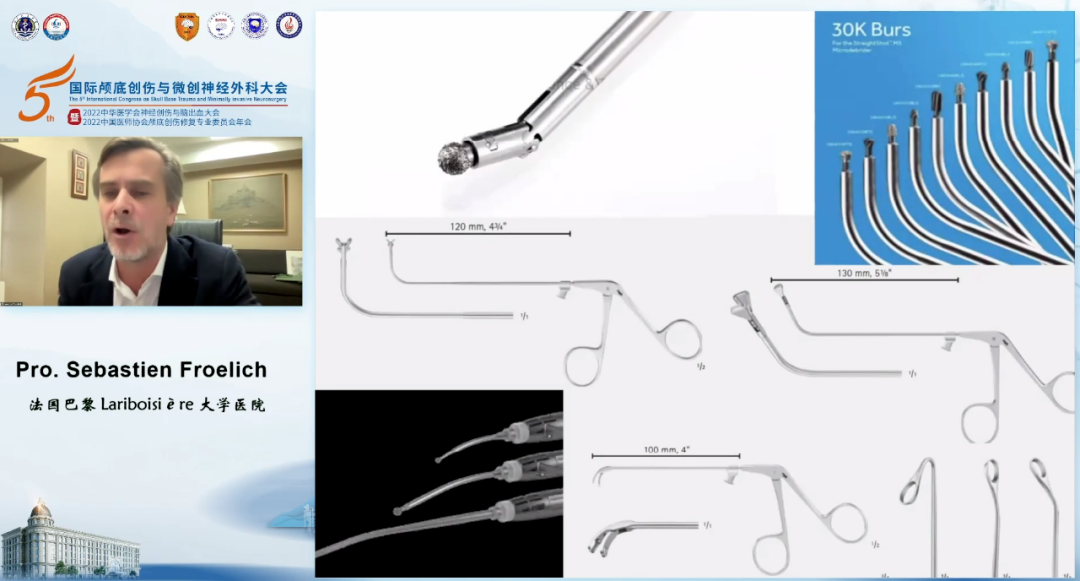

Froelich教授在演講中交流的部分神經內鏡器械

　　手術設備1

　　擁有不同角度的硬鏡

　　硬性內鏡簡稱硬鏡,通過多個柱狀透鏡成像，其外徑一般在2~8mm。較長的內鏡可與立體定向儀配合使用。內鏡的直徑越大,圖像就越清晰，術野的亮度也越強。的內鏡操作器被沿著內鏡內、外進人術野,手術在高清顯示器或液晶顯示器引導下完成。

　　工作鏡鏡體內可有多個通道，如照明、沖洗、吸引卜工作等通道,能夠通過鏡體內不同通道進行電凝止血、沖洗、活檢、造瘺等操作。

　　內鏡鏡體的角度包括0°、30°、45°、70°、120°等，不同視角的神經內鏡鏡體用途各異，其0°、30°、45°的鏡頭常用于觀察和手術操作，而70°和120°的鏡頭通常僅用于觀察。

　　0°內鏡下呈現的是直線視野，30°和45°的角度內鏡下呈現的是側方視野。角度內鏡在顱底手術觀察各個手術角落時很有優勢。例如，在聽神經瘤切除時觀察內聽-攝像主機道,在經鼻垂體腺瘤切除時觀察海綿竇，切除表皮樣爽腫時觀察顯微鏡死角的殘余瘤體。擁有更大角度的內鏡，例如70°和90°內鏡，手術操作相對困難，主要用于側方大角度死角的觀察。脊柱內鏡屬于硬性內鏡的范疇。

　　手術設備2

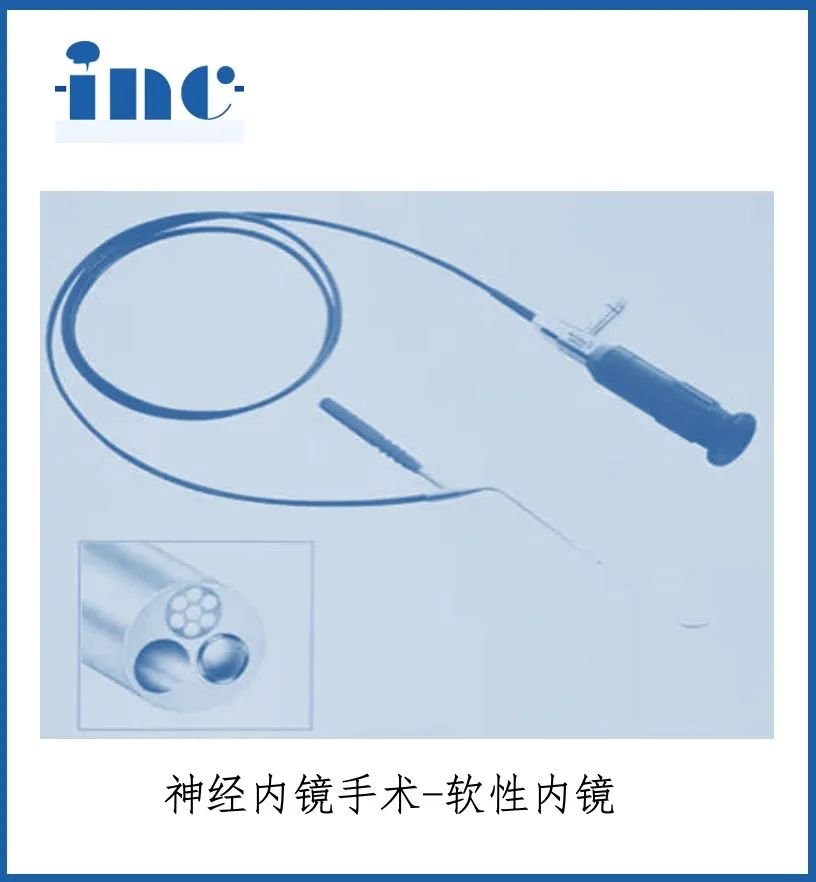

　　能屈能伸的軟鏡

　　軟性內鏡包括纖維軟鏡和電子軟鏡，簡稱軟鏡。軟性內鏡一般細而長，較長可達1.0m,外徑0.75-4.0mm,頭端直徑2~4mm。和硬性內鏡一樣，圣數軟性內鏡亦有視道和照明通道，但因其外徑小,通常將工作通道、沖洗通道和吸引通道合而為一。軟性內鏡除鏡體柔軟、可屈伸等特點外，可以根據需要作成角或偏側，較大視角可達160°。軟性內鏡用途多，靈活,可以在腦室或腦池內移動,抵達硬性內鏡無法到達的部位，進行觀察和操作。軟性內鏡使用時，控制方向比較困難，也需要使用固定裝置進行固定。

　　手術設備3

　　觀察剝離鏡

　　觀察剝離鏡是一種短小的硬性內鏡，頭端直徑約1m,類似顯微神經外科;器械,使用靈活但視野較小。初期用于脊柱手術，后逐步用于頻內蛛網膜下腔的觀察，可以與其他類型內鏡配合使用。腦室-腹腔分流術中使用的內鏡，其外徑有1mm，用于替代腦室-腹腔分流管的管芯,可以在手術中引導術者將分流管腦室端放置人腦室內部正確的部位，從而避免損傷血管，并減少脈絡從包裹的機會。

　　手術設備4

　　光源系統

　　光亮度直接影響圖像的質量。Bozcini研制的一臺硬性內鏡采用燭光作為光源，1853年法國Desormeaux采用燃油燈進行反射照明使亮度有所增加。1878年，愛迪生發明了燈泡，直至20世紀60代中期，內鏡照明還是依靠傳統的白次燈泡。此后，金屬鹵化物燈和高壓短孤氙燈相繼開始進人臨味STORI用，其色溫高，照明度好(圖4-1-10)。其中，氙燈光通量是肉素燈的2倍以上，光能轉化效率高，具有較高的能量密度和光照強度;氙燈壽命可達150小時以上,遠超鹵素燈，而且光、電參數一致性好，工作狀態受外界條件變化的影響小，可瞬時點燃并達到穩定的光輸出。近年出現的新型LED冷光源，配二次光學系統、自動散熱管理系統和智能調光系統，可輸出均勻紅外、紫外線，功耗低，僅需的高亮度冷白光，壽命高達6萬小時，色溫高純,上述優點使其成為目前內鏡主機使用的主要光源。

　　手術設備5

　　內鏡剪

　　內窺鏡手術剪高科技手術器械，主要用于微創手術。內窺鏡手術剪的切割能力強，且具有較高的精確度，可以精確地切割組織和器官，如腸道、血管、神經等。內窺鏡手術剪的設計獨特，通常具有可調節的刀片和手柄，可以根據不同的手術需求進行調整。

　　手術設備6

　　成像系統

　　成像系統包括攝像頭、攝像系統主機和顯示器。攝像頭與神經內鏡的鏡體相接，通過攝像系統主機將圖像傳至顯示器。目前應用的高清、全數字攝像頭體積小、重量輕,配合高性，能攝像系統主機的應用，使圖像質量得到進一步優化和提高。顯示器顯示攝像頭采集到的圖像，是外科醫生的“眼騰”，它的放置位登很關鍵。可將其放置在外科醫生操作位置的正前方,距肉不應超過2m，以便觀察。還應配備生個顯示器供其他參加手術人員觀看。這些品示器至少應具備1080P的分辨率。日前高清顯示器分辨率可達2K鹽至4K。

　　手術設備7

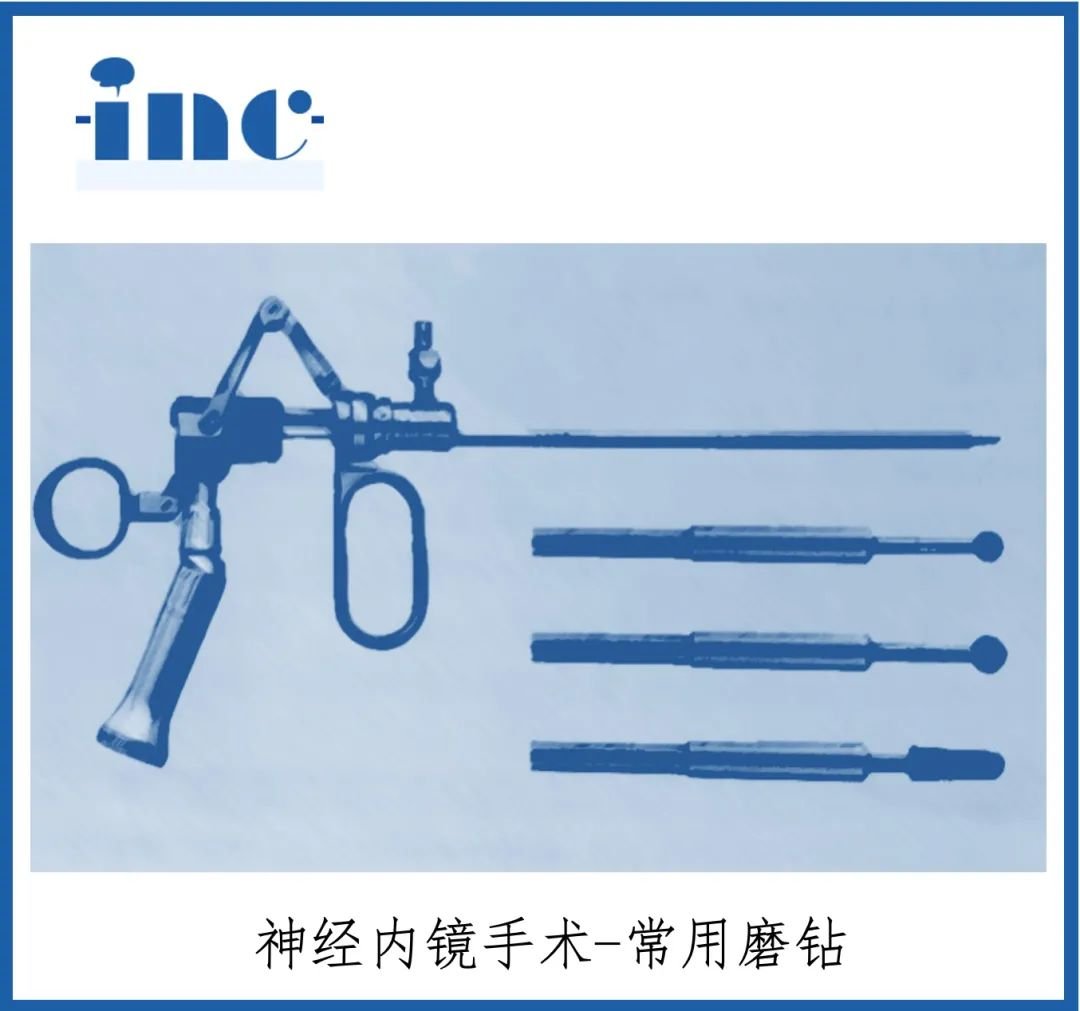

　　磨鉆

　　主要用于內鏡經鼻和經又顱底手術磨除顱底骨質，生成鎖孔骨窗，也可用于顱骨內骨性結構的磨除，例如在聽神經瘤手術中磨除內聽道后壁。對于內鏡腹側頻底人路手術,磨鉆手柄要求細。

　　手術設備8

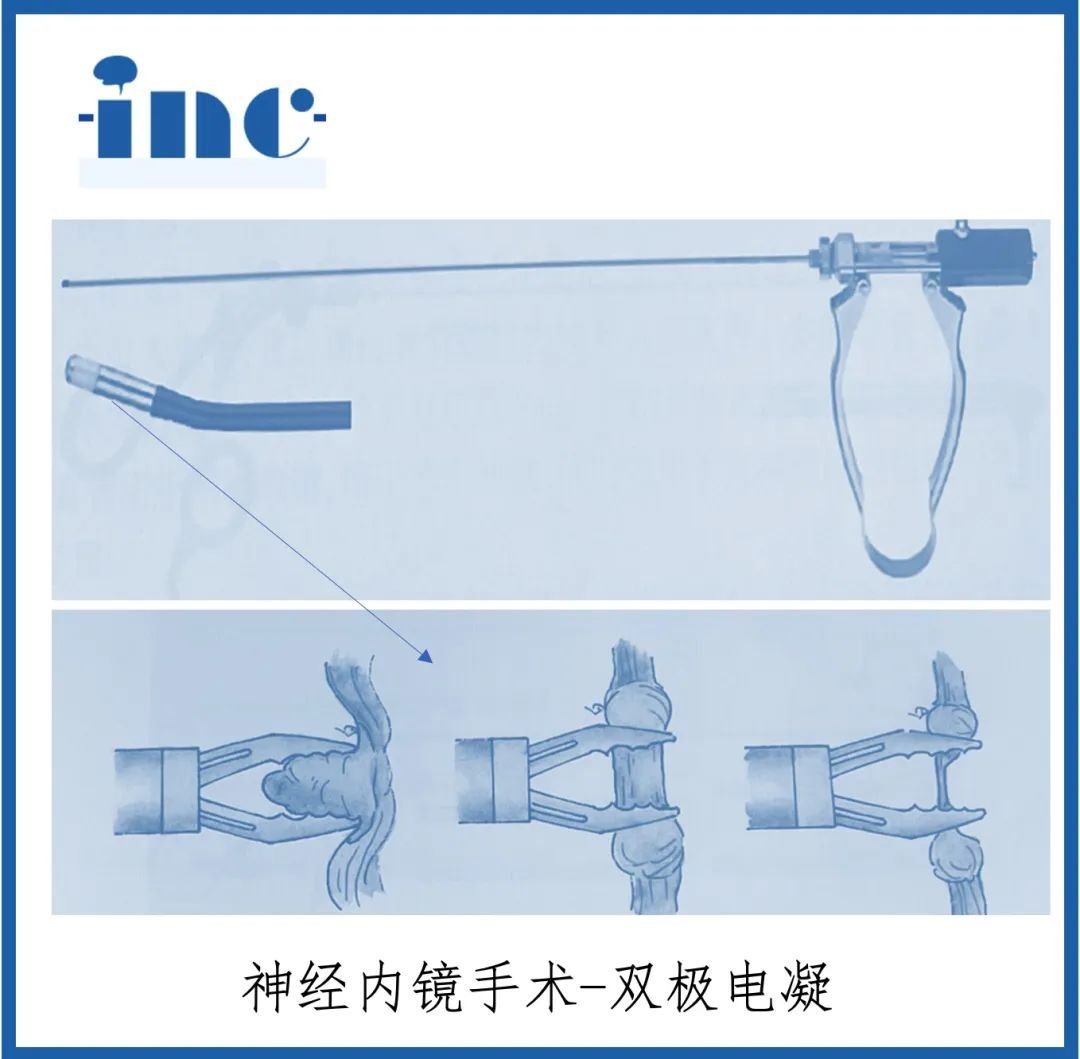

　　雙較電凝

　　雙較電凝的問世早在1940年，它與單較電凝的區別在于取消了與病人臀部接觸的無效電較，而將兩個電較分別接在一把鑷子的兩葉片上，此鑷子的兩葉片之間是絕緣的。應用時電流只經過鑷子兩之間的組織，故所需電量大為減少，一般只需單較電凝的1/4到1/3，在重要部位如脊髓內止血時甚至可將電量減低到不及單較電凝的1/10，因而熱的擴散和鄰近損害均相應減少。

　　手術設備9

　　影像記錄設備

　　這些品示器至少應具備1080P的分辨率。日前高清顯示器分辨率可達2K鹽至4K。影像記錄裝置彤像記錄裝置有助于記錄和保存完整的資料信息，包括視頻采集裝置、光盤或硬盤存儲介質和打印設備,可將手術形像轉換為數字信號或直接打印成照片，作為資料儲存、展示或出版。有的攝像系統主機整合圖像記錄裝置的功能，直接將圖像或視頻輸出于U盤或硬盤中，方便使用。目前具備強大功能的高清多媒體工作站可實時動態全屏品示手術影像，具備腳踏實時控制、回放抓圖等功能，與高清攝像系統配合使用，可行1080P錄像及瞬時抓圖，并支持DVI、HIDMI、HDSDI、VGA和分量等多種視頻輸出接又，可連接即插即用打印機，隨時打印全高清圖片。同時配備功能豐富的數據處理軟件,可與醫院的電子病歷系統和神經影像系統連接，直接進行多媒體編輯、轉播、教學等,并具備數據檢素和統計處理功能,對惠者資料進行全方位的管理，包括神經內鏡操作狀態、手術指征、手術技術、并發癥、處理結果等。通過網絡擴展,可支特遠程咨詢、遠程會議等功能。

　　手術設備10

　　取瘤鉗

　　腫瘤摘除鑷，也叫腫瘤夾子、夾取器，用于外科手術中摘除腫瘤或組織的器械。腫瘤摘除鑷通常由兩個鑷子構成，每個鑷子都有一個手柄和一個夾爪，操作時通過手柄將夾爪張開，插入體內夾取目標組織，然后再回收夾爪將組織或腫瘤剪斷并取出。

　　手術設備11

　　球囊導管

　　球囊導管為一次性使用的介入式醫療器械，單純用來擴張堵塞部位的血管，使其內徑變小，恢復到正常血管內徑或比正常人小。根據病情不同，如果僅用球囊導管擴張，不能達到擴大血管內徑的目的，則選用支架，通過金屬支架將病灶血管內徑擴大。

　　手術設備12

　　環行刮匙

　　手術設備13

　　抓鉗、咬鉗

　　手術設備14

　　探棒

　　手術設備15

　　觸診鉤

　　手術設備16

　　內鏡CUSA刀

　　微型CUSA利用超聲將瘤腔內部的瘤體變?yōu)樗樾?，并利用其吸引功能將碎屑去除。?nèi)鏡微型CUSA較常規的CUSA更加小巧、輕便，更長、更細。其包括超細致微頭、成角和延長的手柄，從而在顱底內鏡手術中可以更好地到達術野，并且有較佳的術野顯示。另有超細的CUSA可通過3mm工作通道用于腦室、腦池內鏡手術，大大提高腦室、腦池內鏡手術中的腫瘤切除效率。

　　手術設備17

　　內鏡固定機械臂

　　在經顱內鏡手術中使用固定裝置夾持神經內鏡是必要的，徒手操作既容易疲勞又易引起神經內鏡的移位而損份正常結構并影響術中的觀察和手術操作。內鏡與固定和導向設備結合，可減少或避免內鏡在手術中的移動，提高操作的精確性和順利性。

　　手術設備18

　　超聲等離子體設備

　　他具有切割消融和凝血兩種模式，以特定的射頻電能在電較前段激發介質(生理鹽水)產生等離子體,利用等離子體中大量高速運轉的帶電粒子的動能打斷靶組織細胞的分子鍵，將蛋白質等大分子物質裂解成低分子量的分子和原子，從而在較低溫度下(40~70度)達到切制組織的日的。同時在較低的溫度下達到凝血作用，減少術者對周圍組織損傷，減少了術中出血，有助于保持術野清潔，從而有利術區解剖結構判斷，有利于腫瘤準確切除，減少術中操作副損傷。
